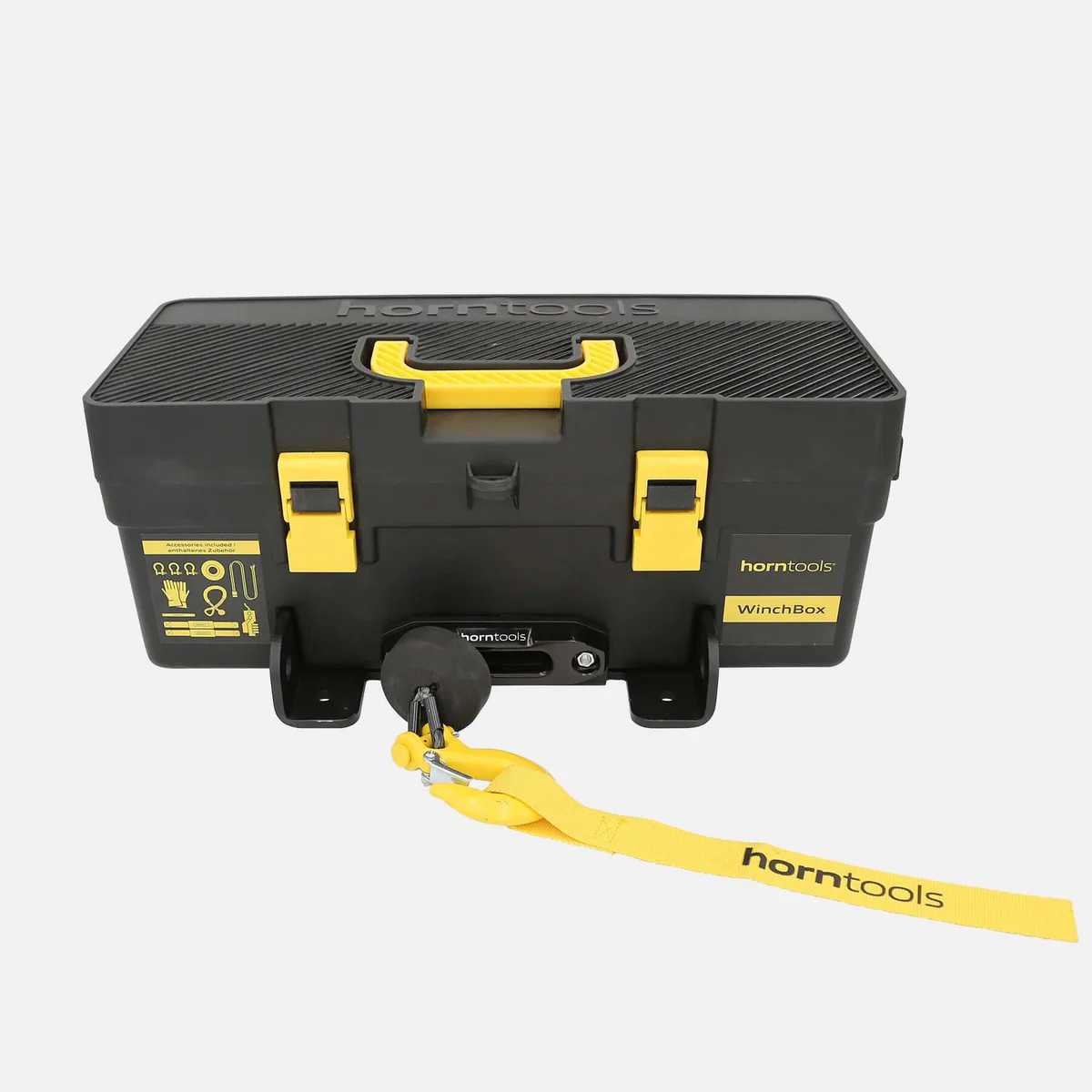

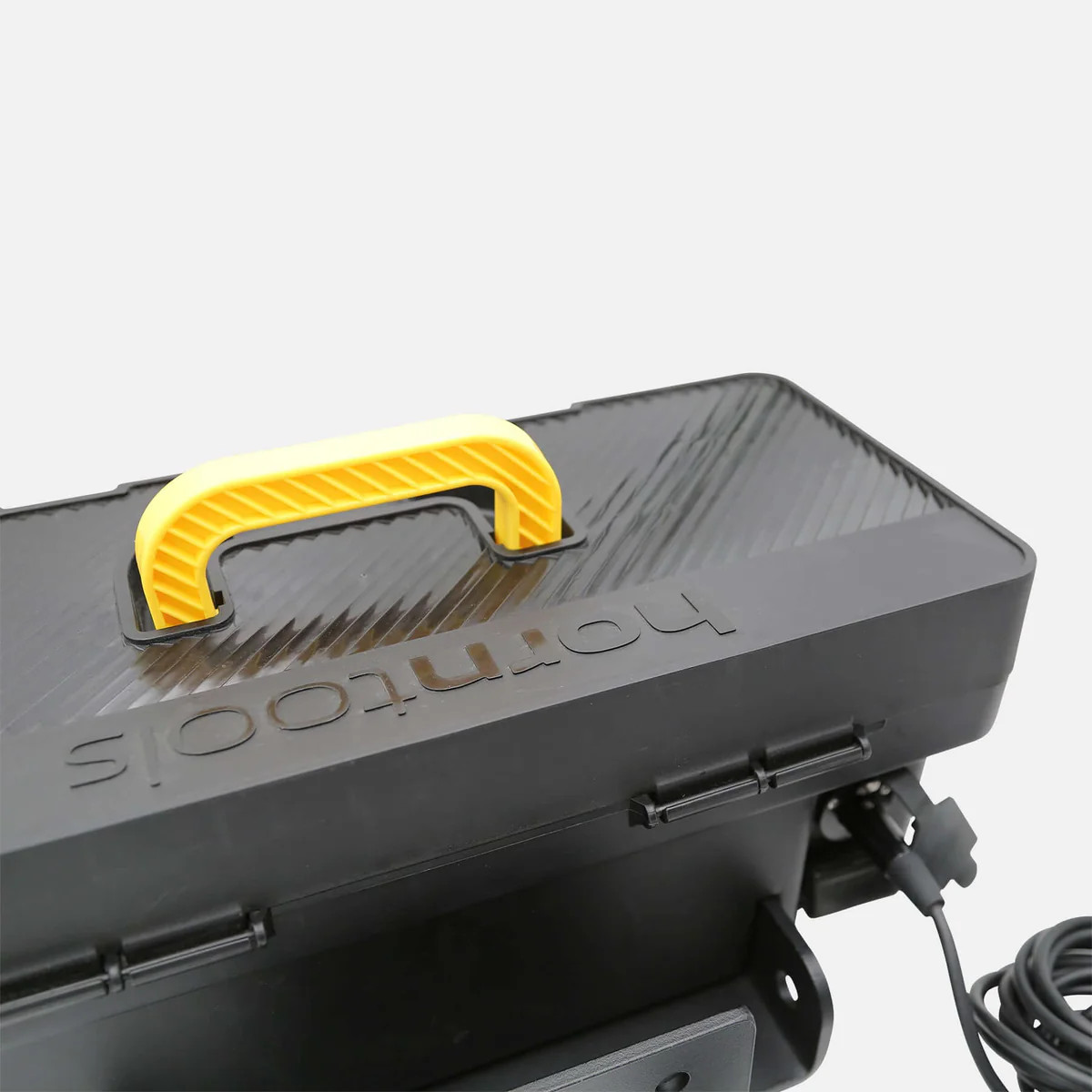

Mobilní box s navijákem 1,8 tuny

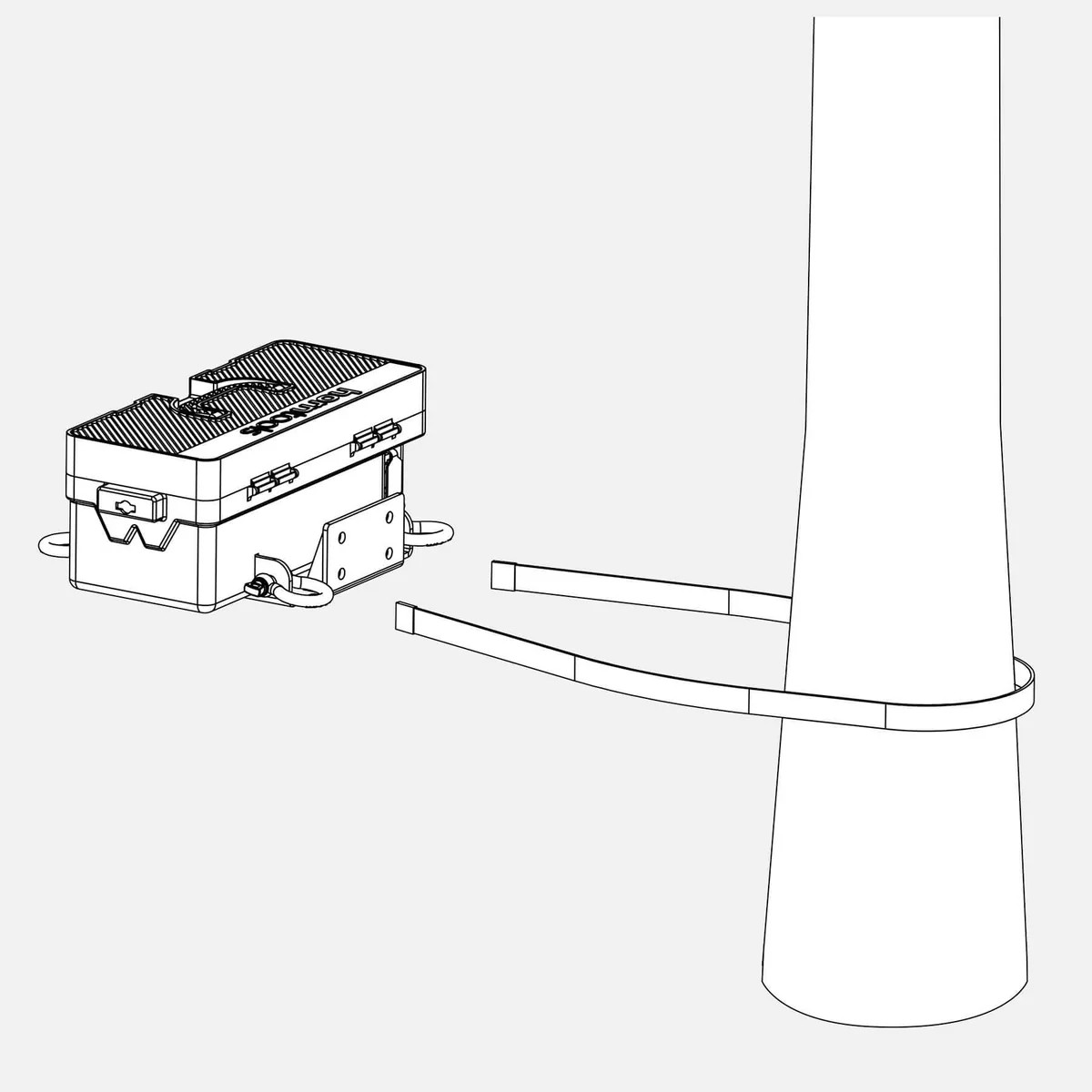

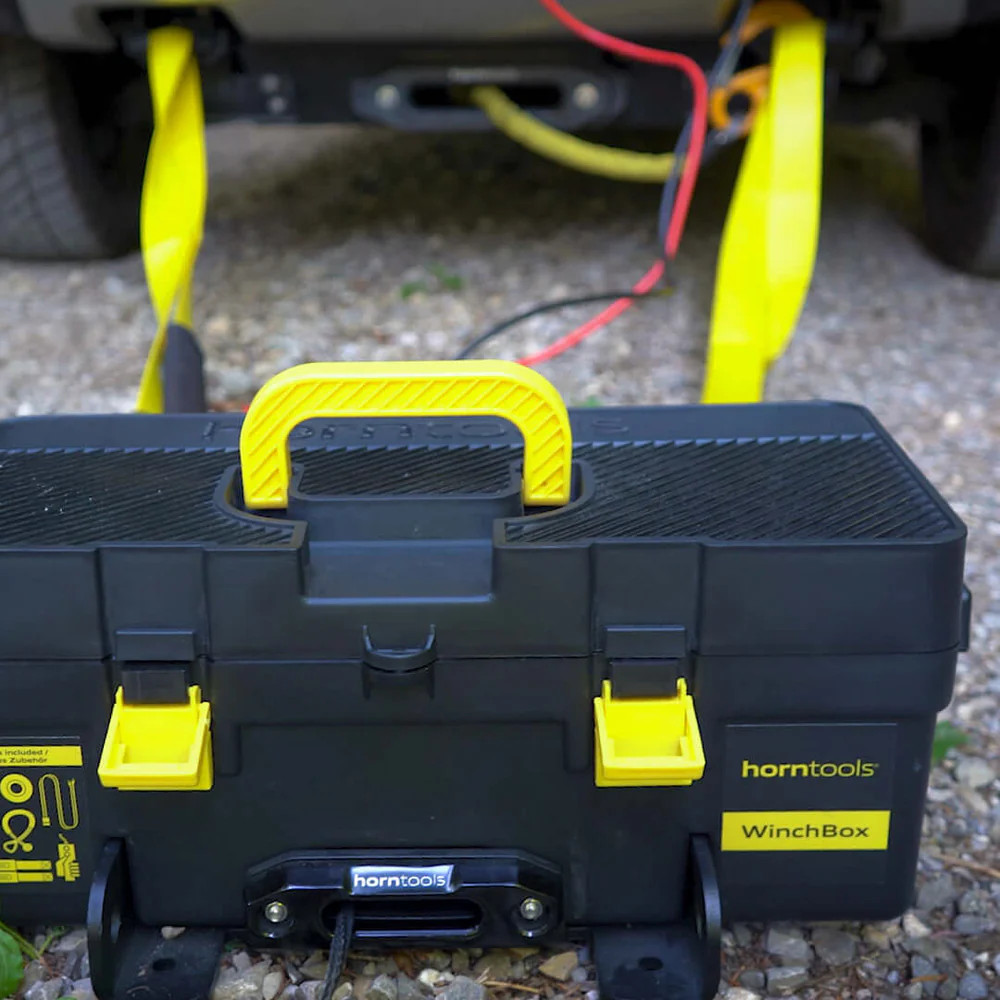

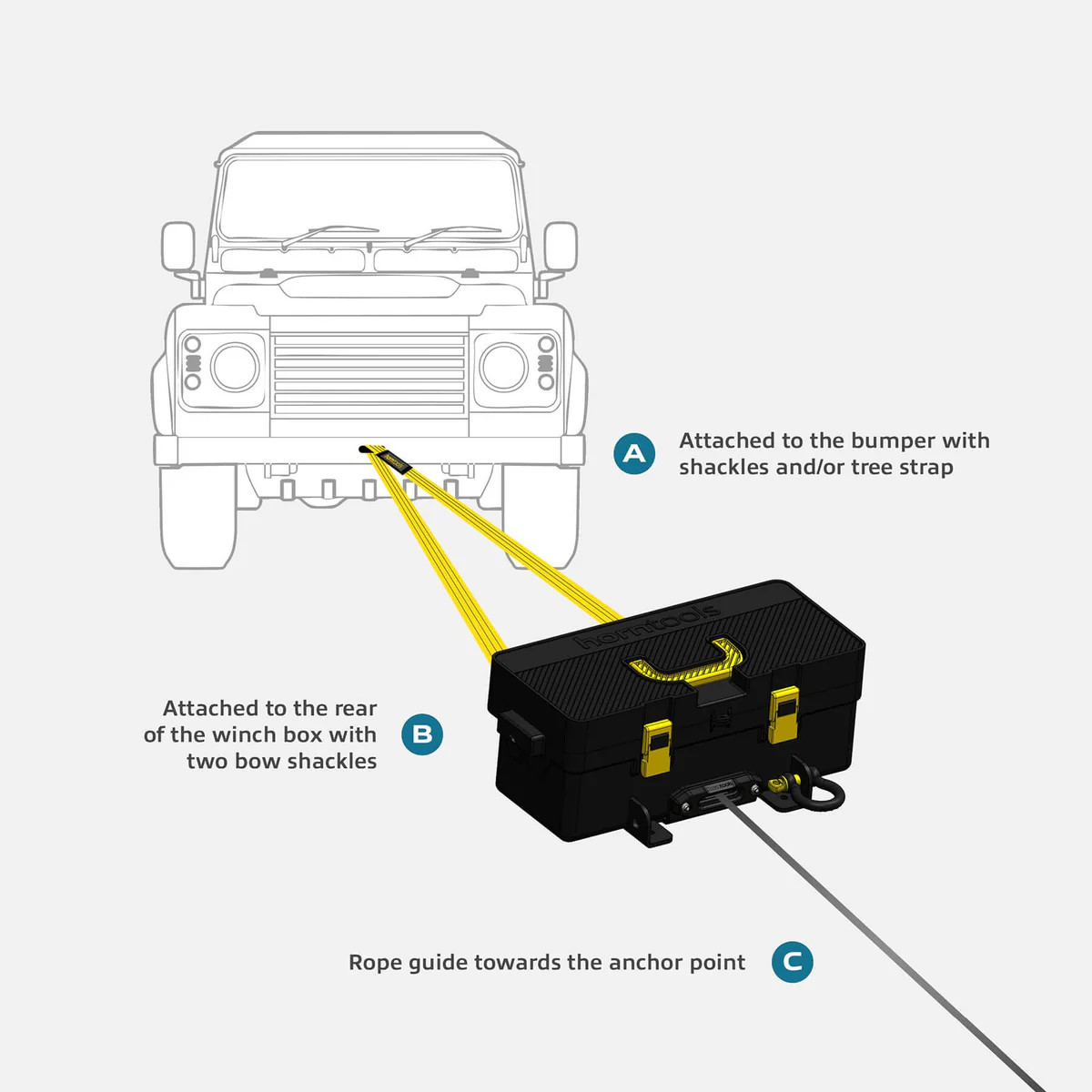

Mobilní použití:

Pomocí dodaných popruhů a třmenů lze naviják Winch Box snadno používat na cestách. Za tímto účelem omotejte zadní popruh kolem stromu nebo jej připevněte k vhodnému kotevnímu bodu. Poté připevněte dvě smyčky k zadním třmenům přenosné základní desky. Vždy se ujistěte, že se popruhy nedotýkají ostrých hran nebo horkých povrchů.

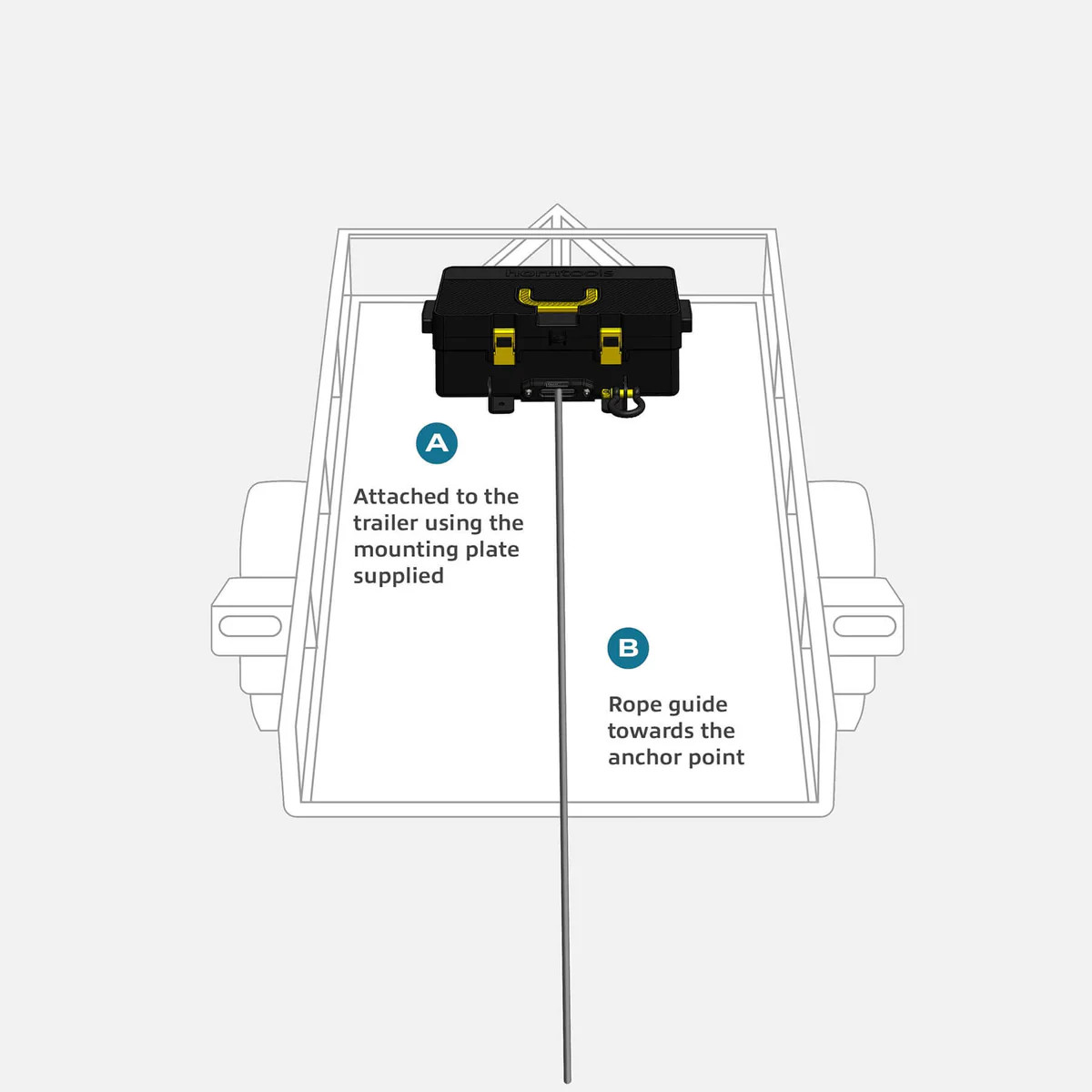

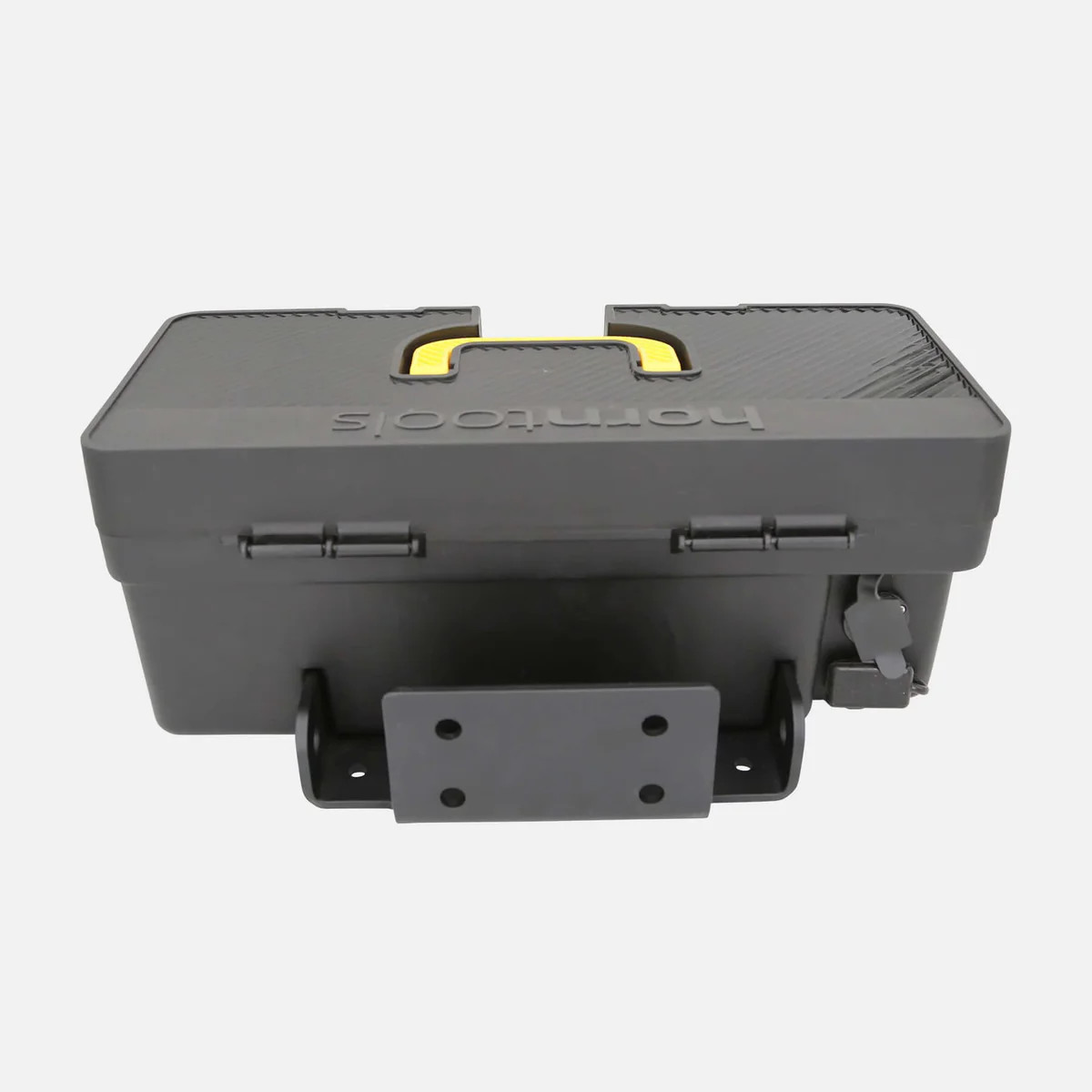

Pevná montáž - montáž čtyřmi šrouby:

Krabici navijáku lze bezpečně připevnit k povrchu pomocí čtyř vnějších otvorů pro šrouby na montážní desce. Aby montážní deska odolala tahovým silám, měla by mít minimální tloušťku 6 mm (1/4 palce). Ujistěte se, že konstrukce, ke které ji připevňujete, je dostatečně pevná, aby těmto silám odolala. Při montáži pomocí čtyř šroubů lze lano navijáku znovu připevnit k přednímu třmenu pro zdvojnásobení.

Pevná montáž - montáž dvěma šrouby:

Pro tuto konfiguraci nastavte naviják na volné navíjení a odviňte z bubnu dostatečné množství lana, abyste pod něj mohli umístit ocelovou výztužnou desku, pokud již nebyla nainstalována během instalace. Aby konstrukce odolala tahovým silám, měla by mít montážní deska tloušťku alespoň 6 mm (1/4 palce). Ujistěte se, že montážní konstrukce odolá tomuto zatížení. Po dokončení instalace a zapojení lze lano pomocí regulátoru motoru navinout na buben.

Technické údaje (naviják Zeta):

• Tažná síla : 1,8 tuny
• Převodový poměr : 166:1
• Motor :12V (Vstup: 2,4kW / Výstup: 1kW)
• Velikost bubnu : 50,4 mm x 82 mm
• Lano navijáku (průměr x délka) : 5 mm x 16 m
• Materiál lana navijáku : plast
• Kabel (průřez x délka) : 12 mm² x 3 m
• Celková hmotnost : 19 kg

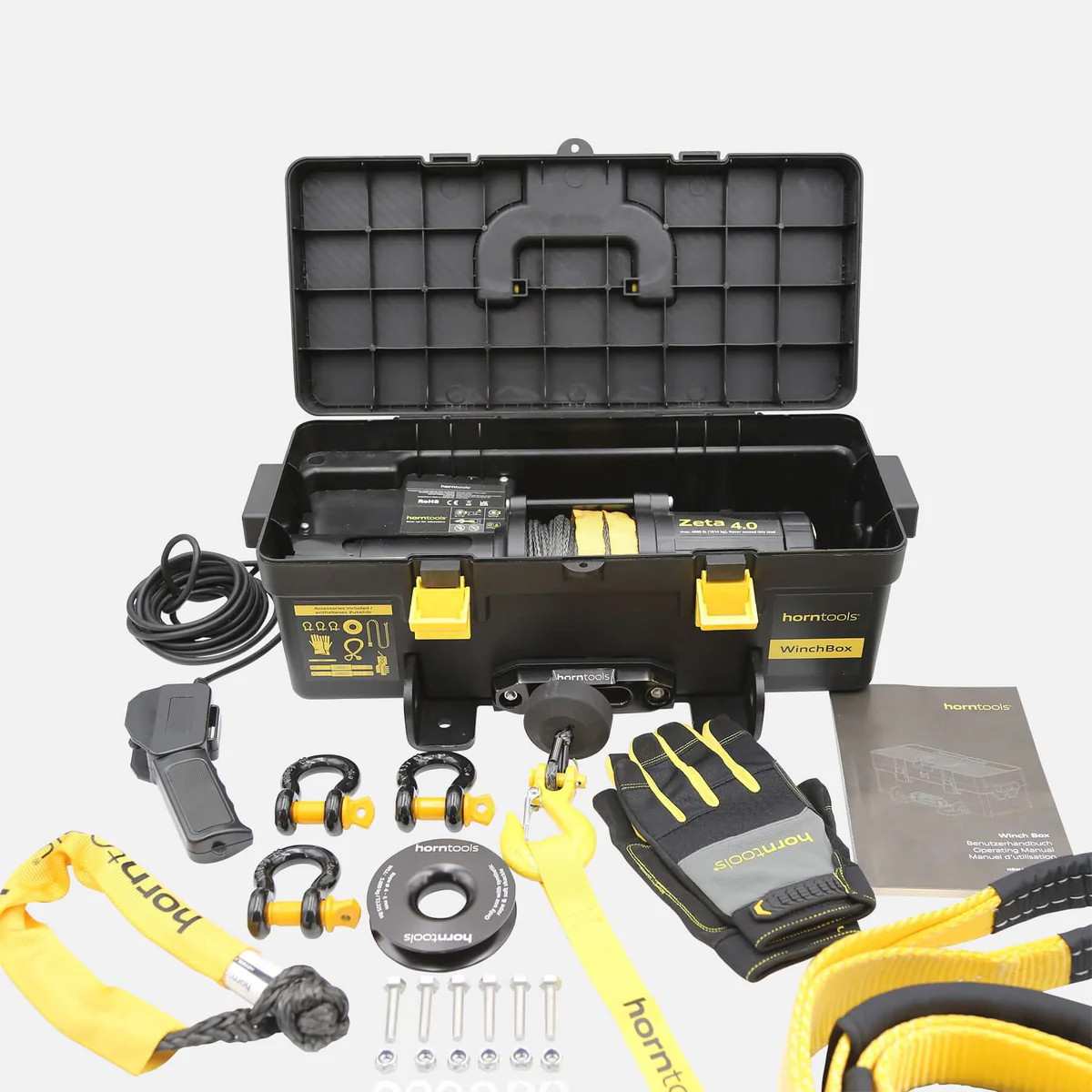

Rozsah dodávky:

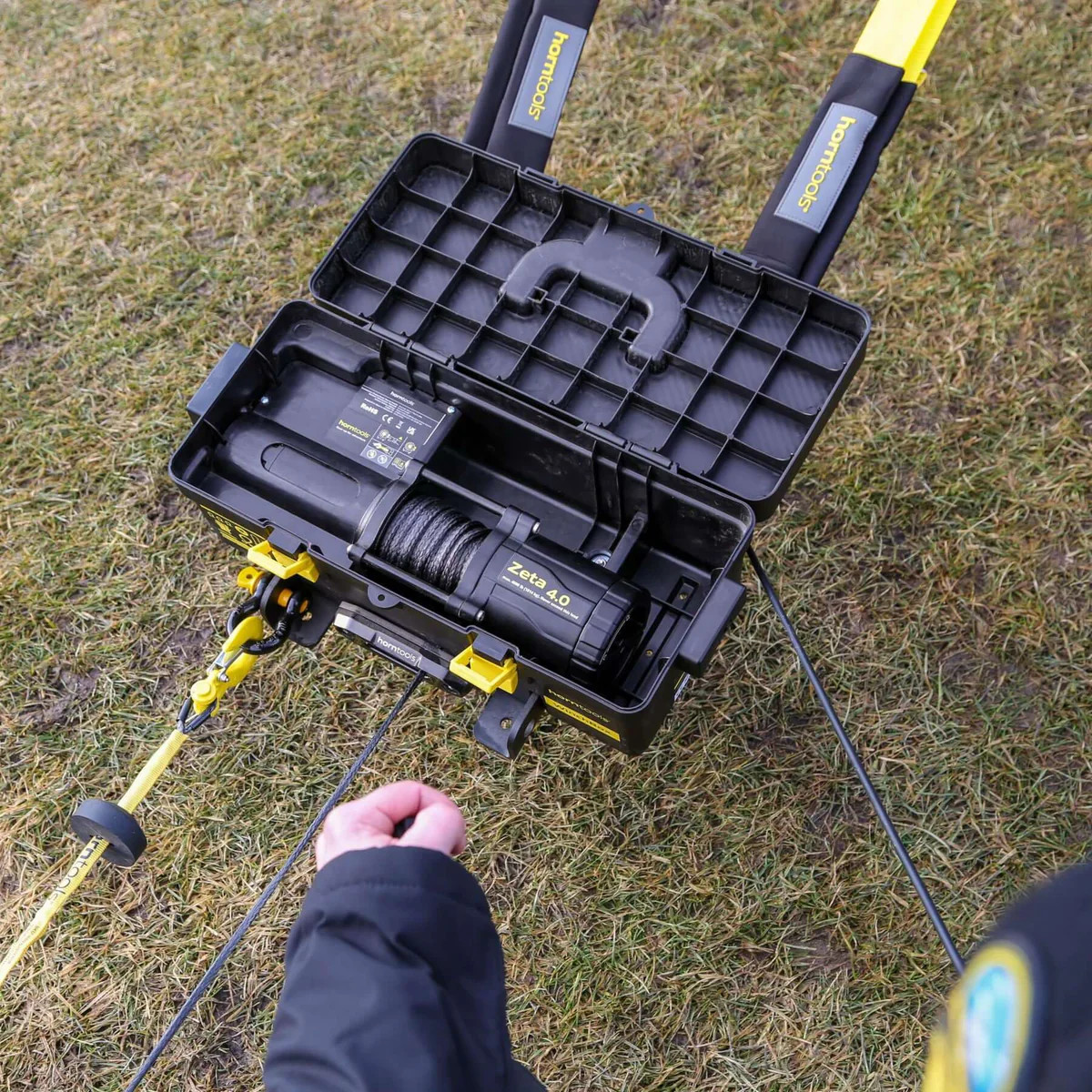

• 1 x lanový naviják Zeta (1,8 T)
• 1 x krabice (D: 50,6 cm / Š: 30,4 cm / V: 18,62 cm)
• 1 x hliníkový průvlak
• 1 x 5 mm plastové lano (délka 16 m)
• 1 x montážní deska
• 1 x kladka (nosnost 5 tun)
• 1 x měkký závěs (nosnost 4 tuny)
• 2 x stromové popruhy 2,5 m (nosnost 2 tuny)
• 3 x pouta pro upevnění luku (nosnost 2 tuny)

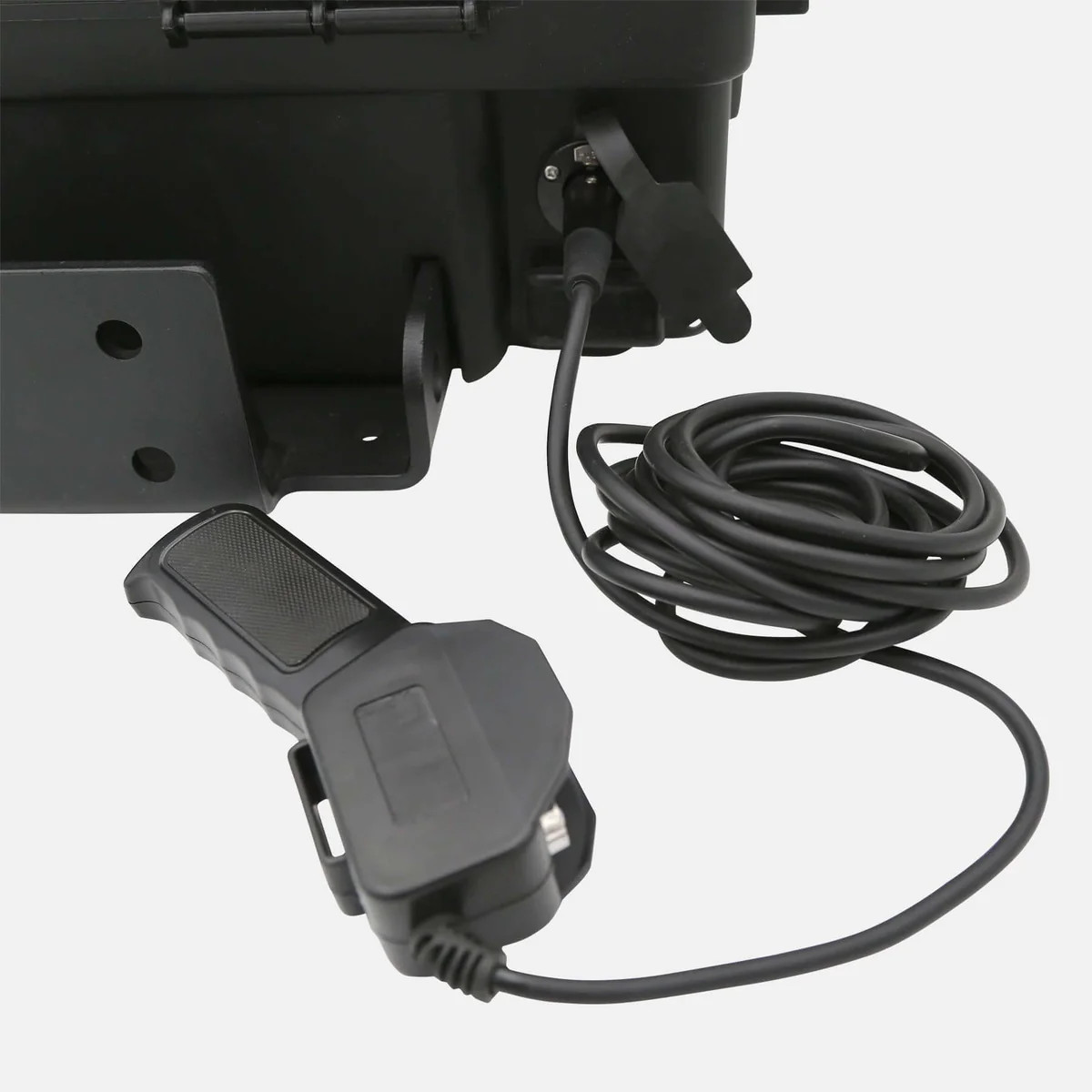

• 1 x kabelové dálkové ovládání
• 1x kabel
• 1 x Rukavice
